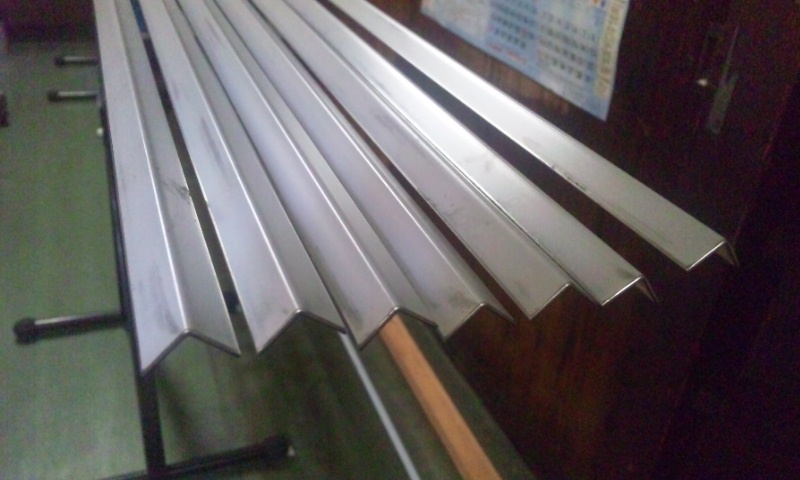

ステンレス｜フォーミングアングル(1種・2種・スモール)- STAINLESS FORMING ANGLE (1KIND・2KIND・SMALL)
フォーミングアングル：形鋼(鋼材)(1種・2種：2B・CG・外2面#400 SPV、スモール：外2面HL・SPV)
サイズ表
 |
・ステンレスフォーミングアングル：形鋼(鋼材)SUS304・SUS430
(1種・2種：2B・CG・外2面#400 SPV、スモール：外2面HL・SPV)の「お見積もり／ご発注」前に「ご発注方法」をご確認下さい。
・ステンレスフォーミングアングル：形鋼(鋼材)SUS304・SUS430
(1種・2種：2B・CG・外2面#400 SPV、スモール：外2面HL・SPV)は定尺1本買取となります。
・ステンレスフォーミングアングル：形鋼(鋼材)SUS304・SUS430
(1種・2種：2B・CG・外2面#400 SPV、スモール：外2面HL・SPV)の切断の場合はご希望の長さに切断し残材共の発送となります。
・切断加工を行ったステンレスフォーミングアングル：形鋼(鋼材)SUS304・SUS430(1種・2種：2B・CG・外2面#400 SPV、スモール：外2面HL・SPV)は返品出来ません。 |
| 定尺 |
| SUS304＝4,000ｍｍ／6,000ｍｍ SUS430=4,000mmのみ |
| 材質 |
SUS304／SUS430 |
| 研磨 |
1種・2種…2B・CG・外2面#400 SPV |
| スモール…外2面HL SPV |
| ・その他のステンレスアングル：形鋼(鋼材)も多種有ります。別途お見積り致しますのでご相談下さい。 |
SUS304(1種)
| サイズ(mm) |
角形状 |
1種 |
| 鋼種 |
304 |
| 長さ(mm) |
6,000 |
| 肉厚×辺×辺 |
kg/本 |
仕上 |
| 2B |
CG |
| 2×20×20 |
|
|
|
| 2×25×25 |
|
|
|
| 2×30×30 |
|
|
|
| 2×40×40 |
|
|
|
| 3×15×15 |
|
|
|
| 3×20×20 |
|
|
|
| 3×25×25 |
|
|
|
| 3×30×30 |
|
|
|
| 3×40×40 |
|
|
|
| 3×50×50 |
13.6 |
|
○ |
| 4×50×50 |
17.8 |
|
○ |
| 4×74×75 |
27.3 |
|
○ |
| 5×40×40 |
17.1 |
|
○ |
| 5×50×50 |
21.8 |
|
○ |
| 5×60×60 |
26.6 |
|
○ |
| 5×65×65 |
29.0 |
|
○ |
| 5×75×75 |
33.7 |
|
○ |
| 6×50×50 |
25.7 |
|
○ |
| 6×60×60 |
31.4 |
|
○ |
| 6×65×65 |
34.3 |
|
○ |
| 6×75×75 |
40.0 |
|
○ |
SUS304(2種)
| サイズ(mm) |
角形状 |
2種 |
| 鋼種 |
304 |
| 長さ(mm) |
4,000 |
6,000 |
| 肉厚×辺×辺 |
kg/本 |
仕上 |
kg/本 |
仕上 |
| 2B |
CG |
2B |
CG |
| 2×20×20 |
2.37 |
○ |
|
|
|
|
| 2×25×25 |
3.01 |
○ |
|
|
|
|
| 2×30×30 |
3.64 |
○ |
|
|
|
|
| 2×40×40 |
4.92 |
○ |
|
|
|
|
| 3×15×15 |
2.48 |
○ |
○ |
|
|
|
| 3×20×20 |
3.44 |
○ |
○ |
|
|
|
| 3×25×25 |
4.40 |
○ |
○ |
|
|
|
| 3×30×30 |
5.32 |
○ |
○ |
7.98 |
○ |
○ |
| 3×40×40 |
7.24 |
○ |
○ |
10.9 |
○ |
○ |
SUS430(2種)
| サイズ(mm) |
角形状 |
2種 |
| 鋼種 |
430 |
| 長さ(mm) |
4,000 |
| 肉厚×辺×辺 |
kg/本 |
仕上 |
| 2B |
CG |
外2面#400 |
| 2×20×20 |
2.30 |
○ |
|
|
| 2×25×25 |
2.92 |
○ |
|
|
| 2×30×30 |
3.54 |
○ |
|
|
| 2×40×40 |
4.76 |
○ |
|
|
| 3×15×15 |
2.48 |
○ |
|
|
| 3×20×20 |
3.24 |
|
○ |
|
| 3×25×25 |
4.24 |
|
○ |
|
| 3×30×30 |
5.20 |
|
○ |
○ |
| 3×40×40 |
7.04 |
|
○ |
○ |
スモール
| サイズ(mm) |
鋼種 |
304 |
| 長さ(mm) |
4,000 |
| 肉厚×辺×辺 |
kg/本 |
仕上 |
| 1.0×9×9 |
0.568 |
外2面HL、SPV |
| 1.0×10×10 |
0.632 |
外2面HL、SPV |
| 1.0×12×12 |
0.760 |
外2面HL、SPV |
| 1.0×13×13 |
0.824 |
外2面HL、SPV |
| 1.0×16×16 |
1.01 |
外2面HL、SPV |
| 1.0×19×19 |
1.20 |
外2面HL、SPV |
| 1.2×19×19 |
1.39 |
外2面HL、SPV |
| 1.0×25×25 |
1.53 |
外2面HL、SPV |
| 1.2×25×25 |
1.90 |
外2面HL、SPV |
| 1.2×30×30 |
2.17 |
外2面HL、SPV |
| 1.5×30×30 |
2.85 |
外2面HL、SPV |
| 1.2×32×32 |
2.32 |
外2面HL、SPV |
| 1.5×32×32 |
3.04 |
外2面HL、SPV |
ステンレスフォーミングアングル(1種・2種・スモール)の寸法公差基準表 （単位：ｍｍ）
| 辺 |
20～50 |
60～75 |
| 辺の許容差 |
±1.0 |
±1.5 |
| 厚さ（ｔ） |
2 |
3 |
4 |
5 |
6 |
| 平板部分の厚さの許容差 |
±0.17 |
±0.35 |
±0.45 |
±0.50 |
±0.60 |
|
|
|
|
|
|
|
|
| 隣り合った平板部分のなす角度 |
±1.5° |
| 長さ |
+40、-0 |
| 曲がり |
全長の0.3％以下 |
